Deflectores defensas para VN1700 LT

Mensaje por GinRin »

Introducción:

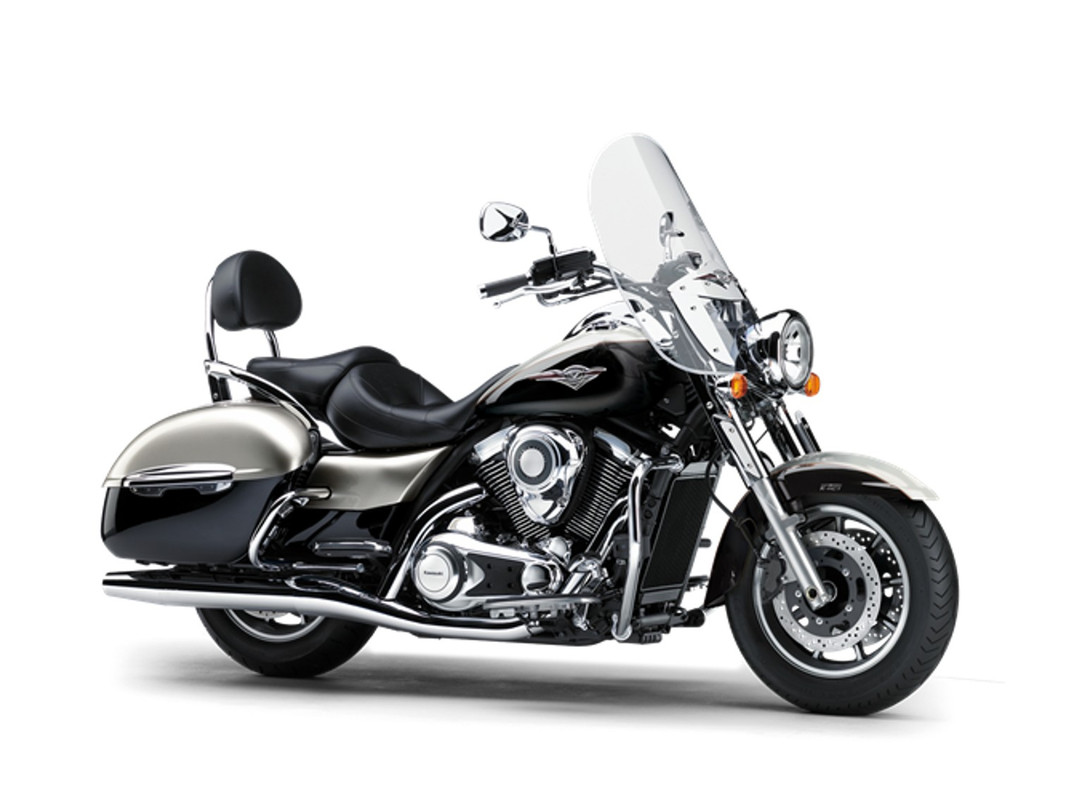

Los pasos a seguir sobre estos deflectores se han llevado a cabo en una VN1700 LT con las defensas de motor de serie, por lo que puede variar en otras motos y con otros modelos de defensas.

Las defensas del motor están separadas izquierda y derecha, por lo que se puede trabajar sobre todo el proyecto o primero un lado y luego otro. Para los dos lados hay que hacer lo mismo pero lo que cambia es la distancia de los agujeros en las pletinas de aluminio.
Montados sobre la moto y mirando al frente nombraremos Defensa Derecha la que está en el lado del freno y Defensa Izquierda la que está en el lado del cambio de marchas.

Imagen

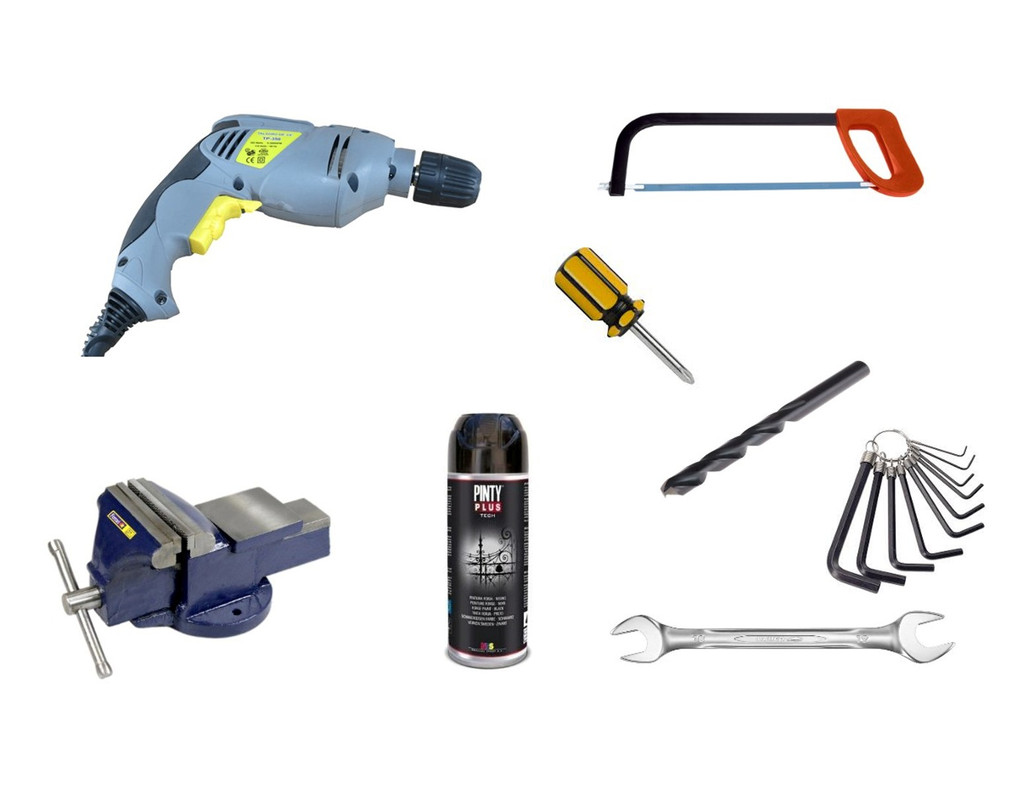

Herramientas necesarias:

- Spray-pintura negra
- Llave 14
- Llave 17
- Destornillador Estrella
- Llaves Allen
- Taladro
- Broca 10mm
- Torno para doblar varilla y las pletinas de aluminio
- Sierra metal para cortar la varilla

Imagen


Material ferretería:

- 4u. Tuercas 28mm x 15mm +10mm diámetro interior
- 2u. Tornillos 10mm x 50mm paso 1,25
- 2u. Tiras de goma 50mm (cámara de bici cortada a esa medida)
- 2u. Pletinas de aluminio que dobladas en forma de Z deben medir 170mm x 40mm x grosor +5mm
- 2u. Tornillos origen abajo defensa
- 2u. Tornillos + 2 tuercas autoblocantes 10mm x 30mm
- 2u. Abrazaderas reforzada con goma envolvente 28mm M8
- 2u. Trozos varilla roscada 100mm M8 (+6 tuercas M8 para doblar)
- 4u. Arandelas 24mm +8mm diámetro interior
- 4u. Arandelas goma 30mm (cámara de bici)
- 2u. Tuercas autoblocantes M8

Imagen


Deflectores:

Montado con este modelo en concreto. Existen otros modelos pero las medidas y formas son diferentes.
Dejo el enlace de los deflectores que he comprado. Son por Amazon, vienen desde Alemania y los pedí el día 26 por la noche y me llegaron el 30 por la mañana (menos de 4 días) perfectamente protegidos y embalados. Vendedor 100% positivos. Y como detalle,... más baratos que en Aliexpress.

https://www.amazon.es/gp/product/B07GS4 ... PT7W&psc=1

Imagen


Pasos generales a seguir:

- Pintar las "4u. Tuercas 28mm x 15mm +10mm diámetro interior" de color negro para que haga juego con el chasis. Un simple spray o un poco de pintura negra nos servirá. No se utilizará para nada más.

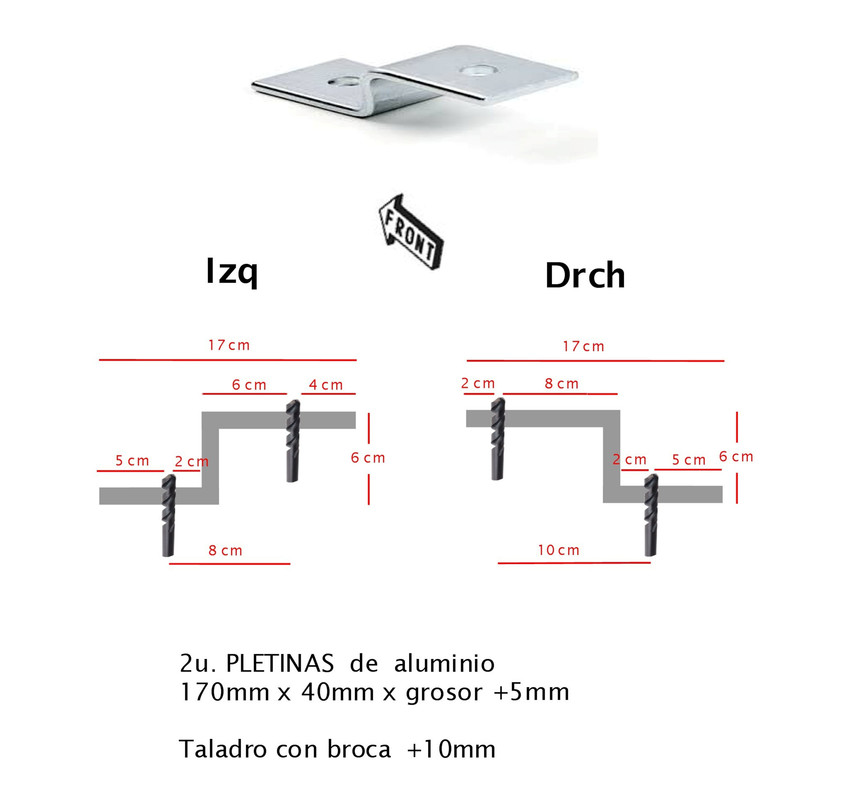

- Doblar y taladrar las "2u. pletinas de aluminio 170mm x 40mm x grosor +5mm" en forma de Z abierta, Se doblan las 2 pletinas iguales teniendo en cuenta que la longitud de 170mm debe ser total cuando ya estén dobladas, por lo que es mejor utilizar una medida mayor y luego cortarlas. Los agujeros van a distancias diferentes y deben ser pasantes para M10. Ver esquema.

- Doblar por la mitad los "2u. Trozos varilla roscada 100mm M8" Utilizar las 6 tuercas M8 para doblar las varillas sin estropear la rosca. Se ponen las 6 tuercas enroscadas en medio de los 100mm dejando una separación de unos 10mm y se doblan a unos 45º. A la hora de instalarlas habrá que cortarlas a medida quedando aproximadamente 3-4cm desde el ángulo y por cada lado. Para el montaje se utilizarán solo 2 de estas tuercas, por lo que nos sobrarán 4.

- Hacer las "4u. Arandelas goma 30mm" con un trozo de cámara de bici o similar. A ojo y con unas tijeras se corta un trozo de goma de esa medida y se hace un agujero en el centro por donde parará la varilla M8. Estas arandelas de goma son para poner en la parte inferior de los deflectores (por dentro y por fuera) para que cuando apretemos las arandelas y tuercas no dañen el ABS del deflector.

- Cortar "2u. Tiras de goma 50mm" y doblarlas por la mitad, quedando 2 aros de goma de 2,5cm. Esto se utilizará en la parte superior de la defensa para que apoye el brazo del embellecedor de ABS.

- Sacar los tornillos de serie de las defensas. Los 2 superiores nos sobran.

- Pasar un aro de goma por la parte superior de cada defensa dejándolo pegado a la placa de la defensa por donde la fijaremos.

Imagen

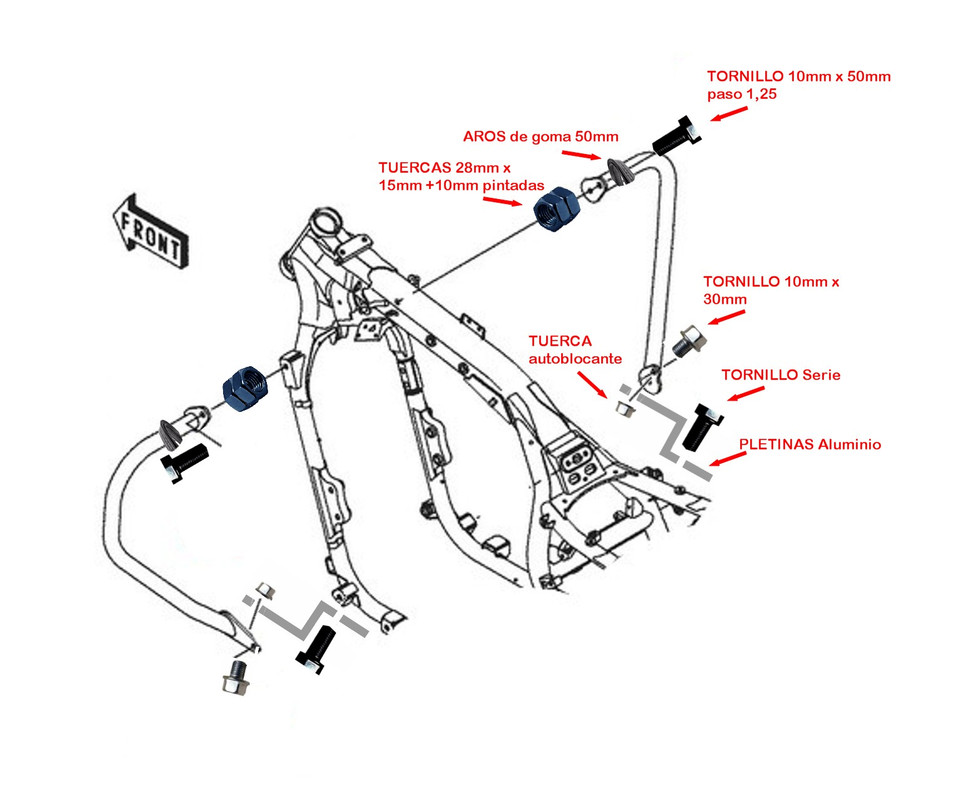

Pasos para cada una de las Defensas:
A tener en cuenta la diferencia de las 2 pletinas. Por lo demás el montaje es el mismo.

- Para la fijación superior colocar "2u. Tuercas 28mm x 15mm +10mm diámetro interior" pintadas en negro, la defensa y fijar al chasis con "1u. Tornillo 10mm x 50mm paso 1,25".

- Para la fijación inferior colocar paralelo al suelo (luego ya se ajustará) "1u. Pletinas Derecha de aluminio que dobladas en forma de Z deben medir 170mm x 40mm x grosor +5mm" y fijar al chasis con el tornillo que quitamos de serie. En el otro extremo de la pletina fijar la defensa con "1u. Tornillo + tuerca autoblocante 10mm x 30mm"

- Recolocar el deflector entre la defensa del motor a modo de que encaje bien. El embellecedor del deflector se atornilla colocándolo por la parte externa de la defensa y como el brazo que cubre la defensa es un poco largo, hay que recortarlo unos 30mm. Este brazo apoyará sobre "tira de goma 50mm (cámara de bici cortada a esa medida) para que quede más ajustado.

- Colocaremos "1u. Abrazaderas reforzada con goma envolvente 28mm M8" perpendicular al agujero que tiene el deflector en la parte inferior y para tal fin.

- Medimos para reajustar y cortamos "1u. Trozos varilla roscada 100mm M8" que previamente hemos doblado en un ángulo de unos 45º. Fijamos la varilla a la abrazadera.

- Por la parte de abajo del ABS colocamos "1 tuerca M8" + 1u. Arandela 24mm +8mm diámetro interior + 1u. Arandela goma 30mm (cámara de bici)"

- Por la parte de arriba del ABS colocamos "1u. Arandela goma 30mm (cámara de bici) + 1u. Arandela 24mm +8mm diámetro interior + 1u. Tuerca autoblocante M8"

- Reajustamos todas las piezas y apretamos la tornillería.

Imagen

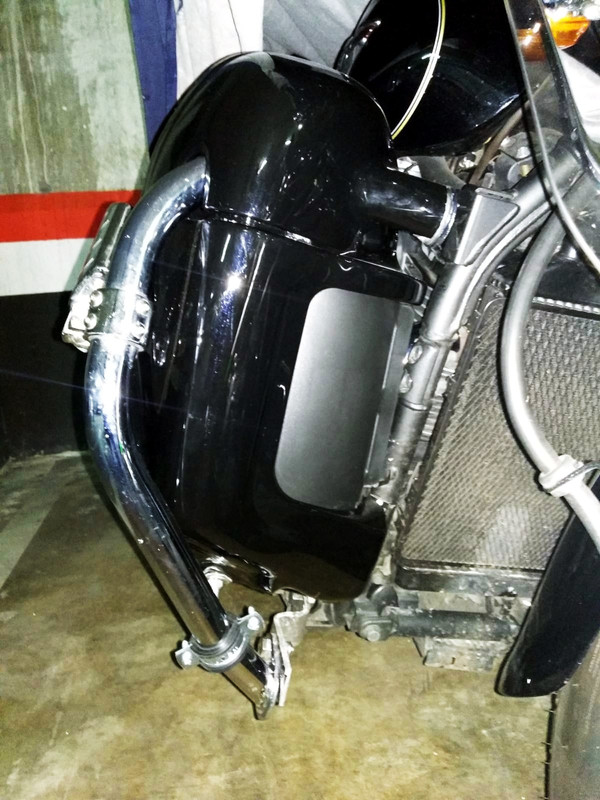

Imágenes del resultado final donde se ven las piezas utilizadas:

Imagen

Imagen

Imagen

Imagen


Agradecimientos:
No quiero cerrar este post sin agradecer a los compañeros que empezaron con las primeras pruebas y por supuesto a los que siempre están ahí para guiarnos ante cada duda.
Última edición por GinRin el 13 Nov 2018, 21:05, editado 1 vez en total.


Avatar de Usuario
Chapu
Visitante amigo
Mensajes: 2432
Registrado: 13 Ago 2016, 08:33
Moto: PEAZO 1600 CLASSIC
Ubicación: PUERTOLLANO

Re: Deflectores defensas para VN1700 LT

Mensaje por Chapu »

Muy útil. Lo pongo como nota


serrucho
Socio VOCS
Socio VOCS
Mensajes: 1147
Registrado: 25 Nov 2010, 15:25
Moto: VN 1700 tourer
Socio: 0857-S
Ubicación: alcala de henares

Re: Deflectores defensas para VN1700 LT

Mensaje por serrucho »

Todo un placer.

Eres un MAKINA .

un abrazo


[Vosotros Os Callais o Sancionados[][/img]
  • CENSURADO
Avatar de Usuario
fogonazo630
Visitante amigo
Mensajes: 248
Registrado: 05 Nov 2007, 19:22
Moto: VN900 pelirroja 2007
Ubicación: olesa de montserrat

Re: Deflectores defensas para VN1700 LT

Mensaje por fogonazo630 »

Buen trabajo y mejor tutorial. Solo le falta una foto general de la moto.
Me pregunto si para la 900 con defensas originales valdrian esos deflectores...


recordad: no corrais...
serrucho
Socio VOCS
Socio VOCS
Mensajes: 1147
Registrado: 25 Nov 2010, 15:25
Moto: VN 1700 tourer
Socio: 0857-S
Ubicación: alcala de henares

Re: Deflectores defensas para VN1700 LT

Mensaje por serrucho »

buenass.

un detalle a tener en cuenta :

al desplazar la defensa ,esta queda mas cerca del suelo .en su parte inferior ( si alguien con la 1700 puede estaria bien darnos la medida origuinal ,para comparar )
con lo que al tumbar roza antes la defensa que la plataforma

DOY FE

UN SALUDO


[Vosotros Os Callais o Sancionados[][/img]
  • CENSURADO
Avatar de Usuario
GinRin
Visitante amigo
Mensajes: 466
Registrado: 02 Nov 2014, 19:16
Moto: VN 1700
Ubicación: Terrassa - Bcn

Re: Deflectores defensas para VN1700 LT

Mensaje por GinRin »

serrucho escribió: 14 Nov 2018, 21:58 buenass.

un detalle a tener en cuenta :

al desplazar la defensa ,esta queda mas cerca del suelo .en su parte inferior ( si alguien con la 1700 puede estaria bien darnos la medida origuinal ,para comparar )
con lo que al tumbar roza antes la defensa que la plataforma

DOY FE

UN SALUDO
Pues justamente este domingo de ruta toqué plataforma izquierda en una curva y durante unos segundos. Susto pero nada de tocar defensa.


serrucho
Socio VOCS
Socio VOCS
Mensajes: 1147
Registrado: 25 Nov 2010, 15:25
Moto: VN 1700 tourer
Socio: 0857-S
Ubicación: alcala de henares

Re: Deflectores defensas para VN1700 LT

Mensaje por serrucho »

Tengo la impresion de que yo roze la pletina de la defensa .
Aver si lo miro

un saludo


[Vosotros Os Callais o Sancionados[][/img]
  • CENSURADO
Avatar de Usuario
GinRin
Visitante amigo
Mensajes: 466
Registrado: 02 Nov 2014, 19:16
Moto: VN 1700
Ubicación: Terrassa - Bcn

Re: Deflectores defensas para VN1700 LT

Mensaje por GinRin »

Como las pletinas están paralelas al suelo, aunque se avancen supongo que eso no varía a la hora de tumbar. La parte baja de la defensa seguirán estando a la misma altura que sin pletina. Y hablo sin pajotera de ingeniería :mrgreen: :mrgreen: :mrgreen:


Imagen


:D :D


Avatar de Usuario
GinRin
Visitante amigo
Mensajes: 466
Registrado: 02 Nov 2014, 19:16
Moto: VN 1700
Ubicación: Terrassa - Bcn

Re: Deflectores defensas para VN1700 LT

Mensaje por GinRin »

Peeeero ahora que lo pienso mejor, también se separan de la moto esos 5-6cm por lo que al tumbar se separan más del centro y es posible que toquen.
Aunque no llega a sobresalir lo mismo que la plataforma.

Habrá que ir estudiándolo y en todo caso tener más precaución. A mí me pasó porque me fui calentando después de 1h y media de curvas :lol:


Avatar de Usuario
GinRin
Visitante amigo
Mensajes: 466
Registrado: 02 Nov 2014, 19:16
Moto: VN 1700
Ubicación: Terrassa - Bcn

Re: Deflectores defensas para VN1700 LT

Mensaje por GinRin »

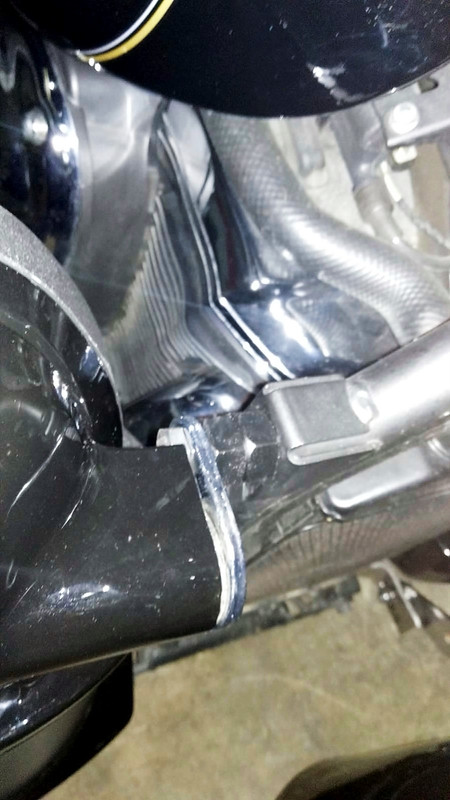

Unas fotos que faltaban.


Imagen

Imagen


Avatar de Usuario
tx vulcan
Visitante habitual
Mensajes: 80
Registrado: 08 Dic 2014, 22:27
Moto: vulcan vn 900 classi
Ubicación: madrid

Re: Deflectores defensas para VN1700 LT

Mensaje por tx vulcan »

Muy buen tutorial, y el resultado perfecto


jc.ygomez
Visitante
Mensajes: 5
Registrado: 15 Abr 2022, 06:44

Re: Deflectores defensas para VN1700 LT

Mensaje por jc.ygomez »

Una pregunta, con estos deflectores ponen algún problema en la ITV?

Muchas gracias de antemano.
Saludos cordiales.

Enviado desde mi SM-N960F mediante Tapatalk



Avatar de Usuario
GinRin
Visitante amigo
Mensajes: 466
Registrado: 02 Nov 2014, 19:16
Moto: VN 1700
Ubicación: Terrassa - Bcn

Re: Deflectores defensas para VN1700 LT

Mensaje por GinRin »

En mi caso nunca me han dicho nada.


jc.ygomez
Visitante
Mensajes: 5
Registrado: 15 Abr 2022, 06:44

Re: Deflectores defensas para VN1700 LT

Mensaje por jc.ygomez »

Muchas gracias por tu respuesta.
Saludos cordiales desde A Coruña.

Enviado desde mi SM-N960F mediante Tapatalk
